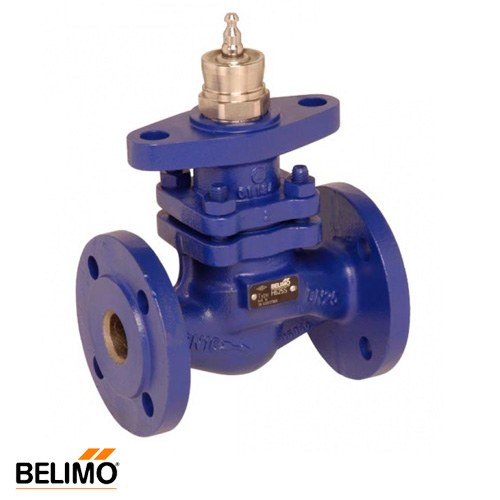

Опис продукту Belimo H625S Клапан регулюючий двоходовий DN25 | Kvs 10
Седельный регулирующий двухходовой клапан Belimo H6...S
Двухходовые седельные фланцевые клапаны Belimo H6…S предназначены для управления потоками тепло- и холодоносителя в водяных контурах установок подготовки воздуха, а также в водяных и паровых контурах отопительных установок.
Принцип работы двухходовых регулирующих клапанов для пара Belimo H6..S
Седельный клапан Belimo H6..S приводится в действие электроприводом линейного действия Belimo NV или AV. Электропривод управляется стандартным аналоговым сигналом или по трехточечной схеме и передвигает конус клапана - рабочий элемент - в положение, соответствующее управляющему сигналу.
Применение регулирующих клапанов Belimo H6..S
- водяные контуры в установках подготовки воздуха;
- водяные и паровые контуры в отопительных установках.
Особенности регулирующих седельных клапанов для пара Belimo H6..S
- равнопроцентная характеристика изменения потока, обеспеченная профилем конуса клапана;
- возможность ручного управления, используя шестигранный ключ для поворота привода.
Описание основных характеристик
Сфера применения
Отопление
Регулируемая среда
Холодная или горячая вода, вода с антифризом < 50% от объема.
Рабочее давление
16 бар
Максимальная температура, °С
150
Пропускная способность
10 м3/ч
Материал корпуса
Чугун
Тип присоединения
DN 25
Таблица
подбора электроприводов Belimo к клапанам серии H6 ...S
DN, мм
kVS,м3/ч
3х-ход.
Совместимость с электроприводом
15
0,63
H611S
15
1
H612S
15
1,6
H613S
15
2,5
H614S
15
4
H615S
20
4
H619S
20
6,3
H620S
25
6,3
H624S
10
H625S
32
16
H632S
40
25
H640S
50
40
H650S
65
58
H664S
65
63
H665S
EV24A-SZ-TPC, EVC24A-SZ,
80
90
H680S
EV24A-SZ-TPC, EVC24A-SZ,
100
145
H6100S
EV24A-SZ-TPC, EVC24A-SZ,
125
220
H6125S
EV24A-SZ-TPC, EVC24A-SZ,
150
320
H6150S
EV24A-SZ-TPC, EVC24A-SZ,
Седельный регулирующий двухходовой клапан Belimo H6...S
Двухходовые седельные фланцевые клапаны Belimo H6…S предназначены для управления потоками тепло- и холодоносителя в водяных контурах установок подготовки воздуха, а также в водяных и паровых контурах отопительных установок.
Принцип работы двухходовых регулирующих клапанов для пара Belimo H6..S
Седельный клапан Belimo H6..S приводится в действие электроприводом линейного действия Belimo NV или AV. Электропривод управляется стандартным аналоговым сигналом или по трехточечной схеме и передвигает конус клапана - рабочий элемент - в положение, соответствующее управляющему сигналу.
Применение регулирующих клапанов Belimo H6..S
- водяные контуры в установках подготовки воздуха;
- водяные и паровые контуры в отопительных установках.
Особенности регулирующих седельных клапанов для пара Belimo H6..S
- равнопроцентная характеристика изменения потока, обеспеченная профилем конуса клапана;
- возможность ручного управления, используя шестигранный ключ для поворота привода.
Описание основных характеристик | |
Сфера применения | Отопление |
Регулируемая среда | Холодная или горячая вода, вода с антифризом < 50% от объема. |
Рабочее давление | 16 бар |
Максимальная температура, °С | 150 |
Пропускная способность | 10 м3/ч |
Материал корпуса | Чугун |
Тип присоединения | DN 25 |
Таблица
подбора электроприводов Belimo к клапанам серии H6 ...S
DN, мм | kVS,м3/ч | 3х-ход. | Совместимость с электроприводом |
15 | 0,63 | H611S | |
15 | 1 | H612S | |
15 | 1,6 | H613S | |
15 | 2,5 | H614S | |
15 | 4 | H615S | |
20 | 4 | H619S | |
20 | 6,3 | H620S | |
25 | 6,3 | H624S | |
| 10 | H625S | |
32 | 16 | H632S | |
40 | 25 | H640S | |
50 | 40 | H650S | |
65 | 58 | H664S | |
65 | 63 | H665S | EV24A-SZ-TPC, EVC24A-SZ, |
80 | 90 | H680S | EV24A-SZ-TPC, EVC24A-SZ, |
100 | 145 | H6100S | EV24A-SZ-TPC, EVC24A-SZ, |
125 | 220 | H6125S | EV24A-SZ-TPC, EVC24A-SZ, |
150 | 320 | H6150S | EV24A-SZ-TPC, EVC24A-SZ, |
