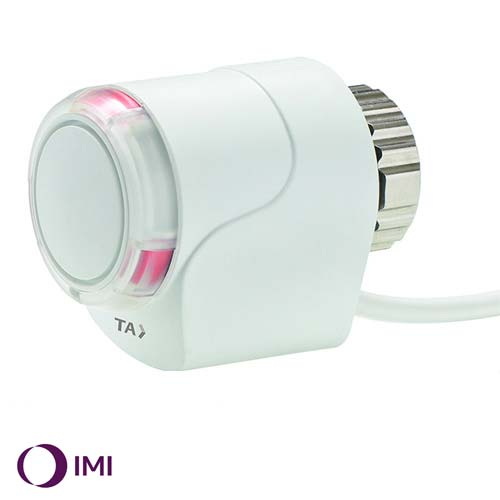

Сервопривід для теплої підлоги Heimeier ЕМО-ТМ, NC 24V AC (пропорційний)

Термоелектричний привід для пропорційного регулювання при використанні клапанів TA-Modulator, TBV-CM або термостатичних радіаторних клапанів забезпечує плавне регулювання витрати і більш точне керування кімнатною температурою. Тривалий термін служби забезпечується унікальною конструкцією. Індикатор положення видно з усіх боків та дозволяє легко проводити процедури технічного обслуговування. Великий зусилля закриття також підвищує надійність.

Ключові особливості :

• Автоматична адаптація до фактичного ходу клапана
• Адаптація до сигналу керування, згідно з підключенням
• Високе регулювальне зусилля та великий хід штока
• Датчик положення розташований у легкодоступному місці

Технічні характеристики

Галузь застосування:

• Для пропорційного регулювання.

Напруга живлення:

• 24В AC +25%/-20%
• Частота 50-60 Гц

Споживана потужність:

• Пускова ≤ 7 Вт
• Під час роботи ≤ 3 Вт
• Пусковий струм ≤ 250 мА
• Сила струму в режимі очікування/режимі очікування ≤ 25/2 мА

Керуючий сигнал:

• Адаптація до сигналу керування, згідно з підключенням
• 0-10 В / 10-0 В DC
• 2-10 В / 10-2 В DC
• Ri = 100 ком

Швидкість переміщення штока:

• 30 с/мм

Зусилля, що розвивається:

• 125 Н

Температура:

• Макс. температура навколишнього середовища: 50°C
• мін. температура навколишнього середовища: -5°C
• Максимальна температура теплоносія: 120°C
• Температура зберігання: -25°C – +70°C

Клас захисту корпусу:

• IP 54 у будь-якому положенні

Клас захисту:

• II, EN 60730

Сетифікати:

• CE, EN 60730-2-14

Кабель:

• Довжина кабелю: 1 м, 2 м або 5 м. 10 м – виготовляється за запитом
• З'єднувальний кабель: 4 x 0,25 мм2
• Кабель зачищений на 100 мм, кожен провід ізольований та оголений на кінцях на 8 мм для підключення

Хід штока:

• 4,7 мм; видно завдяки індикатору положення. Автоматична адаптація до фактичного ходу клапана

З'єднання з клапаном:

• Контргайка M30x1,5

Корпус:

• Удароміцні полікарбонат та пластмаса (PC/ABS)
• Білий RAL 9016

Технічний опис "Heimeier ЕМО-ТМ"
